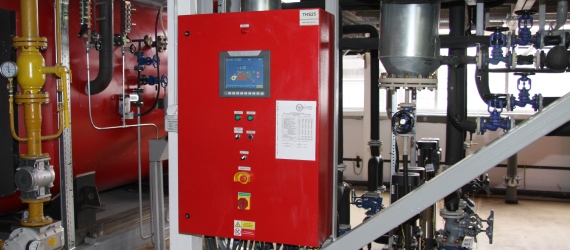

Закончен окончательный этап пусконаладочных работ паровой котельной энергоцентра ООО "Кузминки-Молоко"в Липецкой области. Котельная построена на базе двух паровых котлов с газовыми горелками и функцией утилизации отходящих газов от ГПУ. Подробнее...
ЭТАПЫ ВЫПОЛНЕНИЯ ПНР
ПНР включает в себя несколько этапов: предмонтажная ревизии и проверки оборудования, поэлементная приемка и индивидуальные испытания оборудования, поузловая комплексная наладка и испытания функциональных узлов, включая подсистемы АСУ ТП
НАСТРОЙКА РЕГУЛИРОВАНИЯ НАГРУЗКИ
Особенностью данного проекта является одновременное использование тепла уходящих газов от ГПУ и тепло сгорания природного газа. Наладка параметров регуляторов и установленный алгоритм позволяет реализовать необходимые условия при эксплуатации, обеспечивающие минимальный расход топлива при заданной тепловой нагрузке котла. Паровые котлы имеют два регулятора нагрузки: регулятор расхода топлива и регулятор расхода греющих дымовых газов. Принцип совместной работы обоих регуляторов основан на методике каскадного управления паровыми котлами.

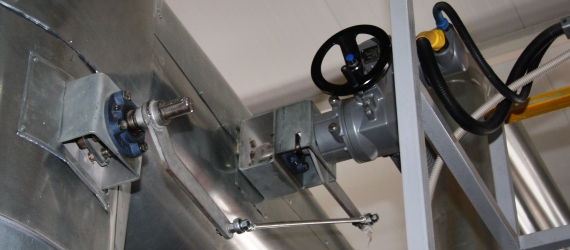

РЕЖИМЫ РАБОТЫ РЕГУЛЯТОРА РАСХОДА ГРЕЮЩИХ ГАЗОВ ОТ ГПУ
Заслонка дымовых газов имеет три режима управления: ручное управление, автоматическое управления без регулирования и автоматическое управление с функцией регулирования.
НАСТРОЙКА ПИД - РЕГУЛЯТОРОВ
Произведена настройка основных параметров встроенных PID регуляторов в контроллерах серии Vision. Данные настройки позволяют использовать оптимальную реакцию системы для непрерывного регулирования динамического процесса парообразования, в результате чего поддерживается необходимое заданное давления пара.

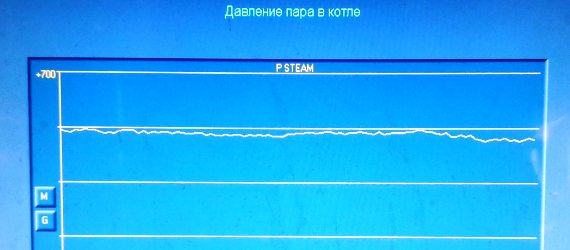

Видеограмма давления пара котла при работе с греющими выхлопными газами от ГПУ энергоцентра. Регулирование давление пара осуществляется газовыми шиберами по закону PI
