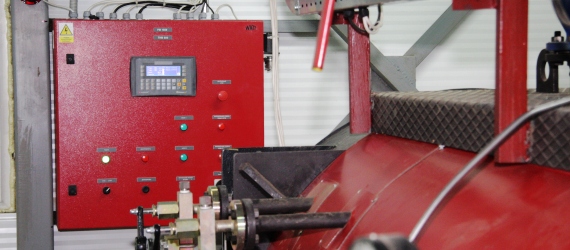

Шкаф управления и безопасности парового котла

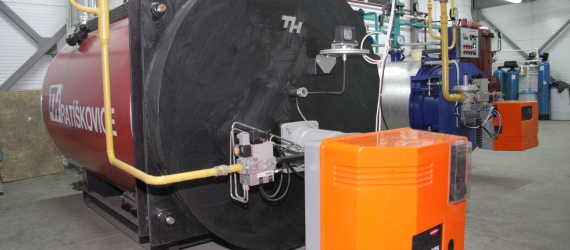

Паровой котел серии ТНМ

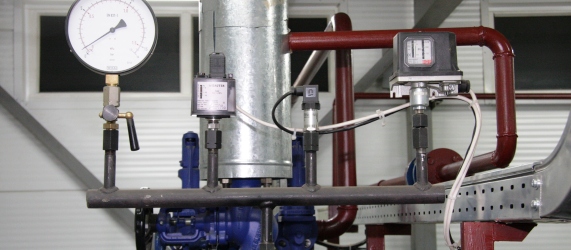

Узел регулирования и контроля давления пара

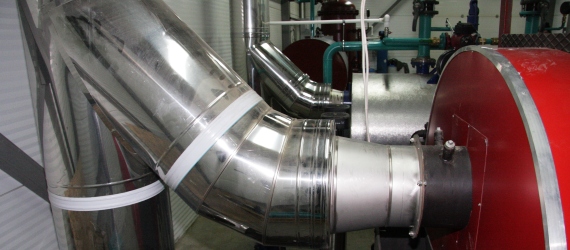

Выход дымовых газов из котла

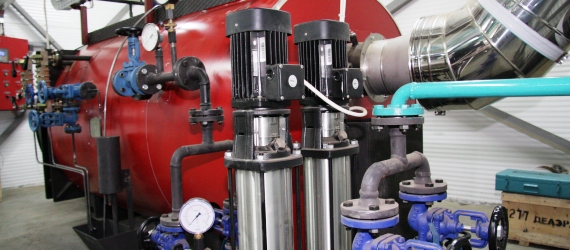

Питательный узел парового котла, включая насосы Grundfos серии CR

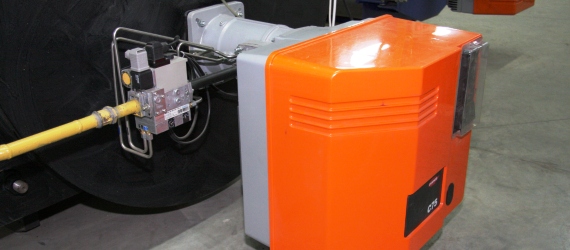

Газовая горелка фирмы CUENOD

Водоуказатели уровня парового котла прямого действия *С

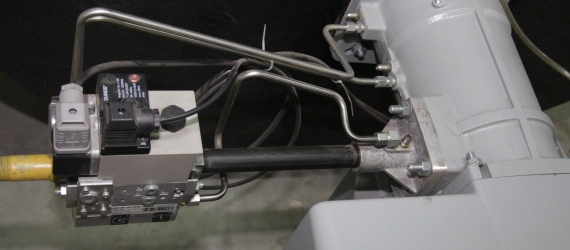

Газовая рампа горелки CUENOD, включая мультиблок фирмы DUNGS

‹ ›

НАЗНАЧЕНИЕ
Паровой котел среднего давления ТНМ 600 предназначен для генерации насыщенного пара для технологической линии предприятия.

СОСТАВ КОТЕЛЬНОЙ УСТАНОВКИ

ПАРОВОЙ КОТЕЛ
В котельной установлен паровой котел чешской фирмы ТН s.r.o.  серии  ТНМ 600. Это стальной жаротрубный котел, производительностью 600 кг/ч. Он осуществляет выработку насыщенного пара, рабочее давление которого, составляет 10 бар(g).
Исполнение конструкции котла: двухходовой с реверсивной топкой, закрытой мембранной стенкой. Вторая тяга имеет специальные пропрессованные дымогарные трубы из котловой стали.

СИСТЕМА КОНТРОЛЯ И РЕГУЛИРОВАНИЯ УРОВНЯ В КОТЛЕ
Управление уровнем воды в котле в данном проекте предусматривается через две точки переключения, соответственно включение и выключение питательного насоса с помощью регулируемой уставки зонда уровня GESTRA NRGS 16-1. Для контроля из защиты котла от  минимального уровня воды установлен контроллер NRS 1-7 и зонд NRG 16-11

ГОРЕЛКА
Паровой котел оснащен газовой горелкой  CUENOD С75. Отличительной особенностью горелки является простой пуск, легкая эксплуатация, надежные и эффективные настройки и рациональное использование энергии. Горелка оснащена системой AGP.
