Термический деаэратор для паровых котлов низкого давления

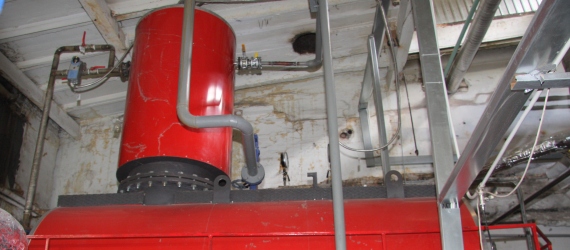

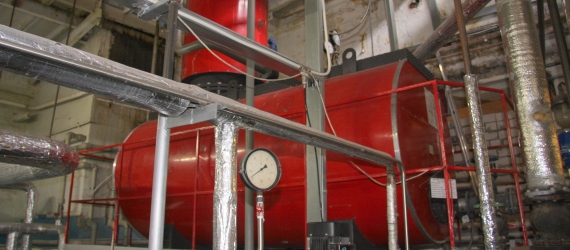

Термическая деаэрационная установка

Деаэрационная колонка выполнена из нержавеющей стали

‹ ›

НАЗНАЧЕНИЕ
?Автоматизированная деаэрационная установка предназначена для термической обработки питательной воды для паровых котлов низкого давления. Деаэрационная установка состоит из двух частей: деаэрационной колонки OPL и накопительного барботажного бака NV. Конструкция термического деаэратора чешской фирмы ТН s.r.o. серии NV3/OPL3 выполняет следующие условия: обеспечивает температуру и давление, при которых вода будет вскипать, а также удалять выделяющийся кислород, за счет увеличения поверхности соприкосновения фаз и интенсификации процессов массообмена.

ДЕАЭРАЦИОННАЯ КОЛОНКА
Деаэрационная колонка изготавливается полностью из нержавеющей стали и представляет каскадный тарельчатый теплообменник со встроенными патрубками для подвода конденсата и добавочной водой, а также патрубком для отвода насыщенного пара (выпар).
Каскадная деаэрационная колонка состоит из цилиндрического корпуса. Нижняя часть корпуса имеет фланец для присоединения к накопительно-барботажному баку. Внутренняя часть состоит из системы каскадов, закрепленных на винтах, закрепленных на верхней крышке. Каскады являются съемными (для очистки). Деаэрационная колонка, включая присоединительные штуцеры изготовлены из нержавеющей стали. В колонке имеются два штуцера: для ввода добавочной воды и конденсата.

ПИТАТЕЛЬНЫЙ БАК
Питательный бак служит для поддержания аккумулирующего запаса питательной воды для бесперебойной работы питательных насосов парового котла, для удаления остаточного кислорода воды после обработки в деаэрационной колонке с помощью барботажного устройства.

ШКАФ АВТОМАТИКИ
