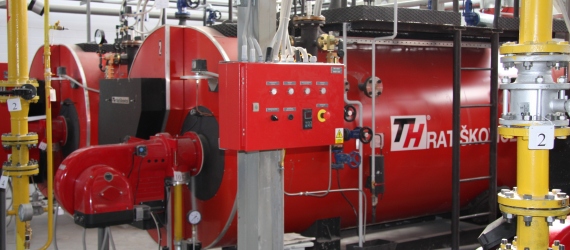

Паровой котел среднего давления

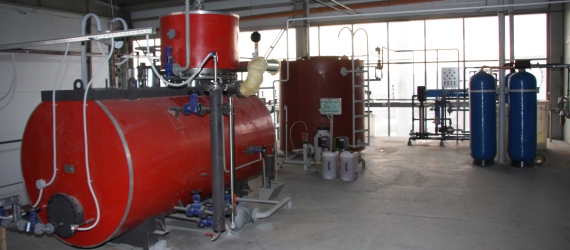

Верхняя площадка подготовки воды: ХВО и термическая деаэрация

Система подготовки воды: фильтрация, умягчение и обратный осмос

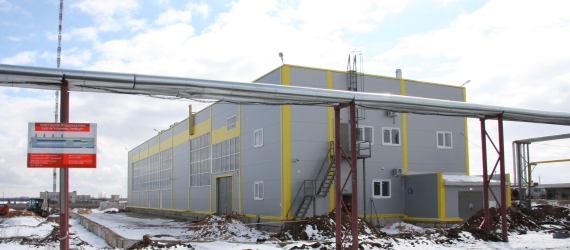

Здание энергоцента и паровой котельной

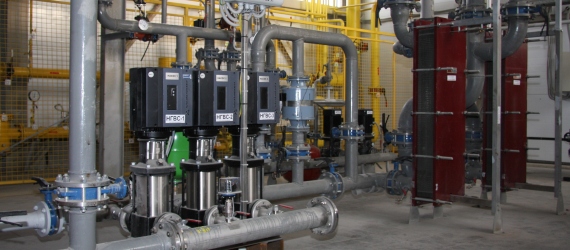

Питательный насосы паровых котлов в сборе на раме

Сисетма выработки электрической и тепловой энергии

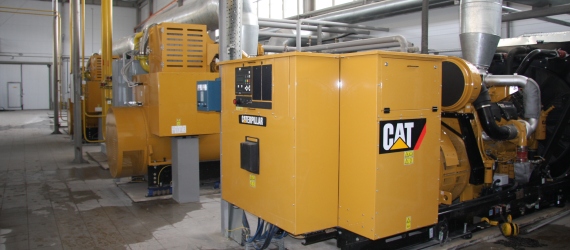

Газовая генераторная станция Caterpillar

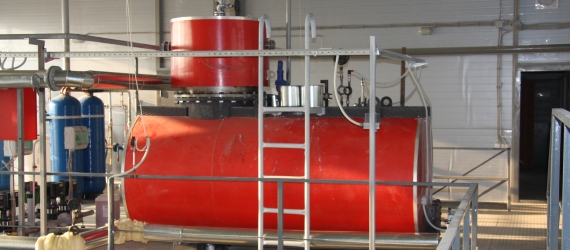

Установка термической деаэрации воды для паровых котлов

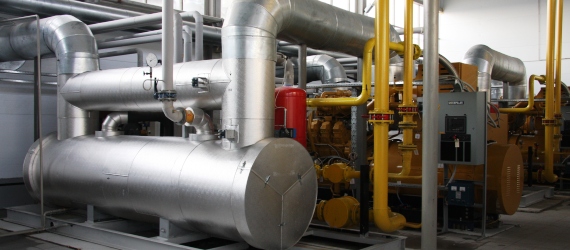

Вспомогательное оборудование котельной

‹ ›

НАЗНАЧЕНИЕ
Паровая котельная среднего давления предназначена для снабжения насыщенным паром технологические линии предприятия. Водогрейные котел серии MGM-I служит для покрытия пиковых тепловых нагрузок : отопления и г.в.с.

СОСТАВ ОБОРУДОВАНИЯ

ПАРОВЫЕ КОТЛЫ THS-20
Для производства насыщенного пара давлением 10 бар в котельной установлено два паровых котла ТНS-20 по 2 т/ч. каждый. Котлы оснащены газовыми горелками Weishaupt. В состав котла входит необходима арматура, шкаф управленя, питательные насосы Grundfos, система контроля и регулирования уровня GESTRA.

ТЕРМИЧЕСКИЙ ДЕАЭРАТОР
Для защиты паровых котлов от газовой коррозии, добавочную воду, предварительно обработанную в системе ХВО, подвергают термической деаэрации.

КОГЕНЕРАЦИОННАЯ УСТАНОВКА
Основным конструктивными элементами системы выработки электрической и тепловой энергии является двигатель внутреннего сгорания(производство компании CATERPILLAR) , работающий на природном газе, электрогенератор, система отбора тепла и автоматизированная система управления.

ВОДОГРЕЙНЫЙ КОТЕЛ MGM-I
Тепло обираемое из выхлопа масляного радиатора и охлаждающей жидкости двигателя внутреннего сгорания когенерационной установки направляется на нужды потребителя. Для покрытия пиковых тепловых нагрузок в котельной установлен водогрейный котел чешской фирмы ТН s.r.o.  серии MGM-I.
