При использовании пара в теплообменном оборудовании образуется конденсат. Поскольку конденсат содержит значительное количество тепла, необходимо стараться возвращать его в тракт паровой котельной, при условии, что конденсат не содержит загрязнения. Если при обеспечении возврата конденсата в какой то момент возникает риск попадания загрязнений, можно применить систему мониторинга качества возвращаемого конденсата и аварийного сброса в дренажную систему. при превышении критических параметров.
| 1 | Паровой котел | 6 | Конденсатоотводчик | 11 | Конденсатный бак |
| 2 | Расходомер пара | 7 | Дисковый обратный клапан | 12 | Уровневый электрод |
| 3 | Сепаратор влаги | 8 | Мониторинг электропроводности | 13 | Деаэратор |
| 4 | Редукционная установка | 9 | Мониторинг мутности | ||
| 5 | Смотровое стекло | 10 | Сбросной трехходовой клапан |
ПРЕИМУЩЕСТВА ВОЗВРАТА КОНДЕНСАТА
Пар является эффективным способом передачи тепловой энергии и используется во многих технологических процессах промышленности. После того как пар передал тепловую энергию, образующийся горячий конденсат необходимо вернуть обратно в тракт парового котла, при этом:
экономиться тепловая энергия в виде остаточного тепла в конденсате,
сокращаются затраты на сырую воду,
сокращаются затраты на химические реагенты для обработки сырой воды
ЗАГРЯЗНЕНИЕ ВОЗВРАЩАЕМОГО КОНДЕНСАТА - ОПАСНОСТЬ ДЛЯ КОТЕЛЬНОГО ОБОРУДОВАНИЯ
Несмотря на преимущества возврата конденсата, необходимо убедиться, что он чистый.
Для комплексного мониторинга GESTRA предлагает системы, контролирующие электропроводность и мутность конденсата.
??

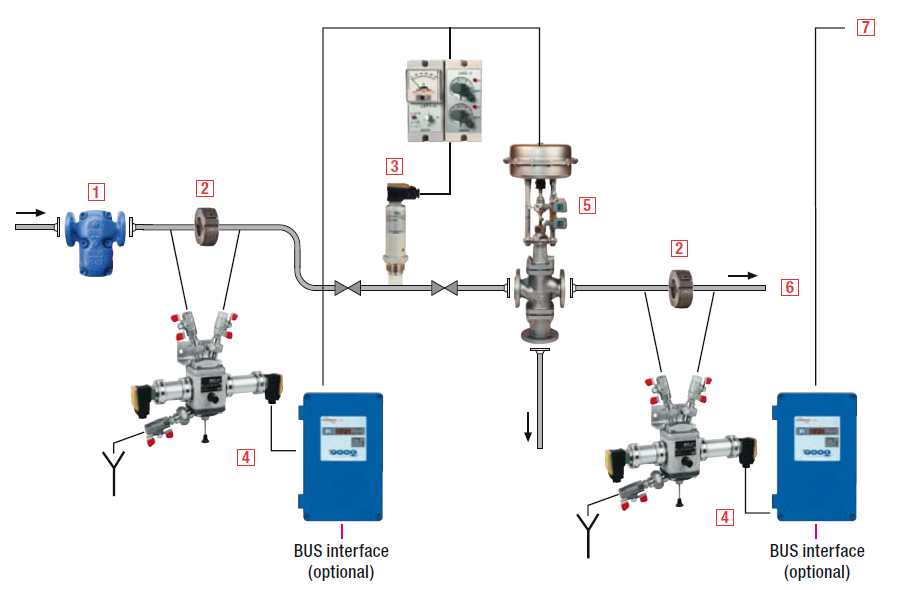

| 1 | Конденсатоотводчик | 4 | Контроль мутности | 7 | Защита котла |
| 2 | Дисковый обратный клапан | 5 | Сбросной трехходовой вентиль | ||
| 3 | Контроль электропроводности | 6 | Конденсатный бак |
Контроль проводимости с температурной компенсацией используется для обнаружения растворенных твердых веществ в возвращаемом конденсате в тракт паровго котла и при превышении критического уровня, конденсат отводиться.
В комбинации с контроллером LRS 1-7, электрод LRG 16-9 обнаруживает минимальное загрязнения конденсата щелочами и кислотами
