Комбинированные котлы PBS Power Equpment

Комбинированные котлы серии PB-P-К, PB-PP -К, PB-V-К, PB-H-К  позволяют утилизировать тепло, образующееся при производстве электроэнергии ГПУ или Микротурбин.

Паровой котел утилизатор с дополнительной встроенной горелкой , четырехходовой котел.

НАЗНАЧЕНИЕ
Генерация пара или нагрев воды для отопления или технологий  (в зависимости от типа )
Совместное использование тепла  выхлопных газов и тепловой энергии от работы горелки

ТИПЫ КОМБИНИРОВАННЫХ КОТЛОВ

PB-P-К      Паровые котлы на насыщенном паре:
PB-PP -К   Паровые котлы на перегретом паре:
PB-V-К      Водогрейные котлы до 115 *С
PB-H-К      Водогрейные котлы до 175 *С













ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ PB-P-K PB-PP-K PB-V-K PB-H-K
ВИД КОТЛА паровой паровой водогрейный водогрейный
ТЕПЛОНОСИТЕЛЬ насыщенный пар перегретый пар горячая вода перегретая вода
МОЩНОСТЬ  1  ... 16  т/ч 1  ... 16  т/ч 1  ... 10  МВт 1  ... 10  МВт
ДАВЛЕНИЕ СРЕДЫ ИЗБЫТОЧНОЕ (бар) <  25  <  25  <  25  <  25
ТЕМПЕРАТУРА ПАРА /ВОДЫ (*С) <  210  <  350 <  115 < 175
КОНСТРУКЦИЯ 4 - ходовая 4 - ходовая 4 - ходовая 4 - ходовая
ТОПЛИВО газ, дизель газ, дизель газ, дизель газ, дизель

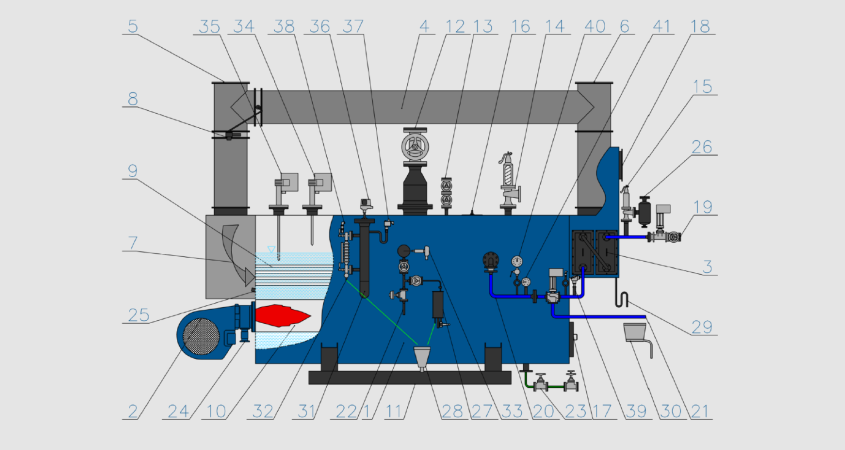

СОСТАВ КОМБИНИРОВАННОГО КОТЛА



1 Корпус комбинированного котла 22 Линия верхней продувки
2 Горелочное устройство 23 Линия нижней продувки
3 Экономайзер 24 Подвод топлива к горелке
4 Байпасный узел  выхлопных газов 25 Смотровое окошко
5 Вход выхлопных газов 26 Сепаратор сброса пр. клапанов
6 Выход выхлопных газов 27 Охладитель проб котловой воды
7 Камера входа выхлопных газов в котел 28 "Корыто" воды охлаждения
8 Запорно-регулирующие заслонки выхлопных газов 29 Гидрозатвор  слива конденсата
9 Конвективных трубы секции утилизации 30 Нейтрализатор конденсата
10 Жаровая труба (топка ) котла 31 Уровнемерная колонка
11 Рама котла 32 Указательное стекло
12 Главный паровой вентиль 33 Зонд электропроводности
13 Арматура сброса воздуха 34 Зонд  уровня котловой воды
14 Предохранительный  клапан котла 35 Электрод минимального уровня
15 Предохранительный клапан экономайзера 36 Аварийный маностат
16 Лючок котла со стороны среды 37 Маностат откл. горелки
17 Люк котла со стороны топки 38 Датчик давления котла
18 Люк со стороны дымохода 39 Датчик температуры
19 Обратный клапан 40 Манометр
20 Ввод питательной воды 41 Термометр
21 Линия рециркуляции на деаэратор
