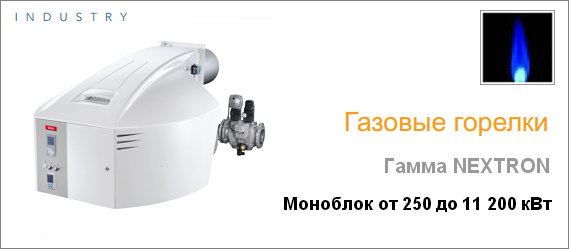

Горелки серии Nextron имеют современные технические решения и отличаются компактностью, низким шумом и современным дизайном. Горелки способны обеспечить уровень NOx, предписываемый наиболее строгими стандартами для котлов с трехходовой и реверсивной камерой сгорания.
РЕГУЛИРОВАНИЕ МОЩНОСТИ
Горелки NEXTRON выпускаются с механическим(G-R), с пневматическим (G-V) и с электронным(G-E) регулированием мощности.
ЩИТ УПРАВЛЕНИЯ
В стандартной конфигурации все горелки NEXTRON комплектуются встроенным щитом управления ISC, который содержит управляющую и силовую аппаратуру. В интегрированный щит управления возможно установить дополнительное оборудование: регулятор мощности, частотный регулятор Variatron.
Благодаря системе Low Noise горелки модельного ряда NEXTRON обеспечивает высокий уровень акустического комфорта.
Для настройки, регулировки и получения сведений о работе используется система управления MDE2, в состав которой входить дисплей с 5-клавишной клавиатурой.
Конструктивное техническое решение позволяет обеспечить легкий доступ ко всем внутренним компонентам горелки и позволяет с легкостью демонтировать и вернуть их в исходное положение.
ГОРЕЛКИ ГАЗОВЫЕ ПЛАВНО-ДВУХСТУПЕНЧАТЫЕ С МЕХАНИЧЕСКИМ РЕГУЛИРОВАНИЕМ МОЩНОСТИ
|
Моноблочные воздуходувные газовые горелки Elco серии Nextron, работающие в автоматическом режиме разработаны для теплогенераторов, предусматривающих установку наддувной горелки, с диапазоном мощности от 390 до 5 000 кВт.
|
Модель | Мощность | Рабочее поле | Тех. данные | Инструкция | Эл.схема |
N6.2400 G-R/LFL | 390 ... 2500 | поле | Скачать | Скачать | Скачать |
N6.2900 G-R/LFL | 400 ... 3000 | поле | Скачать | Скачать | Скачать |
N7.3600 G-R/LFL | 580 ... 4100 | поле | Скачать | Скачать | Скачать |
N7.4500 G-R/LFL | 680 ... 5000 | поле | Скачать | Скачать | Скачать |
ГОРЕЛКИ ГАЗОВЫЕ ПЛАВНО-ДВУХСТУПЕНЧАТЫЕ С ПНЕВМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ МОЩНОСТИ
|
Моноблочные воздуходувные газовые горелки Elco серии Nextron, работающие в автоматическом режиме разработаны для теплогенераторов, предусматривающих установку наддувной горелки, с диапазоном мощности от 390 до 5 000 кВт.
|
Модель | Мощность | Рабочее поле | Тех. данные | Инструкция | Эл.схема |
N6.2400 G-V/LFL | 390 ... 2500 | поле | Скачать | Скачать | Скачать |
N6.2900 G-V/LFL | 400 ... 3000 | поле | Скачать | Скачать | Скачать |
N7.3600 G-V/LFL | 580 ... 4100 | поле | Скачать | Скачать | Скачать |

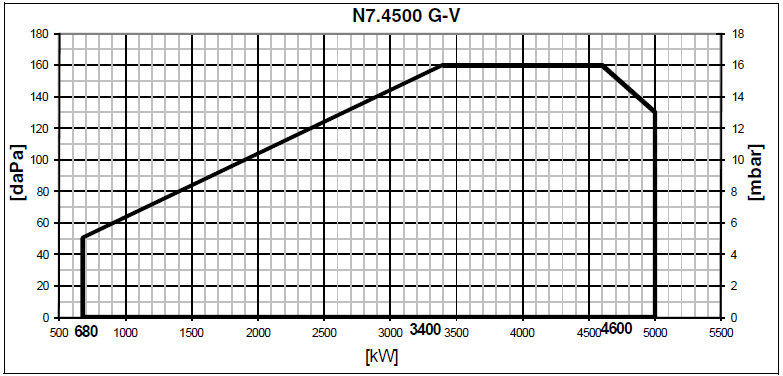

N7.4500 G-V/LFL | 680 ... 5000 | поле | Скачать | Скачать | Скачать |
ГОРЕЛКИ ГАЗОВЫЕ ПЛАВНО-ДВУХСТУПЕНЧАТЫЕ С ПНЕВМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ МОЩНОСТИ, С НИЗКИМ ВЫХОДОМ NOx КЛАСС 3
|
Моноблочные воздуходувные газовые горелки Elco серии Nextron, работающие в автоматическом режиме разработаны для теплогенераторов, предусматривающих установку наддувной горелки, с диапазоном мощности от 340 до 4 200 кВт.
|
Модель | Мощность | Рабочее поле | Тех. данные | Инструкция | Эл. схема |
N6.2400 G-VF3/LFL | 340 ... 2300 | поле | Скачать | Скачать | Скачать |
N6.2900 G-VF3/LFL | 400 ... 2850 | поле | Скачать | Скачать | Скачать |
N7.3600 G-VF3/LFL | 580 ... 3900 | поле | Скачать | Скачать | Скачать |
N7.4500 G-VF3/LFL | 680 ... 4200 | поле | Скачать | Скачать | Скачать |
ГОРЕЛКИ ГАЗОВЫЕ ПЛАВНО-ДВУХСТУПЕНЧАТЫЕ С ЭЛЕКТРОННЫМ РЕГУЛИРОВАНИЕМ МОЩОСТИ
|
Моноблочные воздуходувные газовые горелки Elco серии Nextron, работающие в автоматическом режиме разработаны для теплогенераторов, предусматривающих установку наддувной горелки, с диапазоном мощности от 390 до 11 200 кВт.
|
Модель | Мощность | Рабочее поле | Тех. данные | Инструкция | Эл.схема |
N6.2400 G-E/BT3 | 390 ... 2500 | поле | Скачать | Скачать | Cкачать |
N6.2900 G-E/BT3 | 400 ... 3000 | поле | Скачать | Скачать | Cкачать |
N7.3600 G-E/BT3 | 580 ... 4100 | поле | Скачать | Скачать | Cкачать |
N7.4500 G-E/BT3 | 680 ... 5000 | поле | Скачать | Скачать | Cкачать |
N8.5800 G-E/BT3 | 740 ... 6570 | поле | Скачать | Скачать | Cкачать |
N8.7100 G-E/BT3 | 800 ... 7800 | поле | Скачать | Скачать | Cкачать |
N9.8700 G-E/BT3 | 880 ... 9200 | поле | Скачать | Скачать | Cкачать |
N9.10400 G-E/BT3 | 960 ... 11200 | поле | Скачать | Скачать | Cкачать |
ГОРЕЛКИ ГАЗОВЫЕ ПЛАВНО-ДВУХСТУПЕНЧАТЫЕ С ЭЛЕКТРОННЫМ РЕГУЛИРОВАНИЕМ МОЩОСТИ, С НИЗКИМ ВЫХОДОМ NOx КЛАСС3
|
Моноблочные воздуходувные газовые горелки Elco серии Nextron, работающие в автоматическом режиме разработаны для теплогенераторов, предусматривающих установку наддувной горелки, с диапазоном мощности от 340 до 10 200 кВт.
|
Модель | Мощность | Рабочее поле | Тех. данные | Инструкция | Эл.схема |
N6.2400 G-EF3/BT3 | 340 ... 2300 | поле | Скачать | Скачать | Скачать |
N6.2900 G-EF3/BT3 | 360 ... 2850 | поле | Скачать | Скачать | Скачать |
N7.3600 G-EF3/BT3 | 500 ... 3900 | поле | Скачать | Скачать | Скачать |
N7.4500 G-EF3/BT3 | 600 ... 4200 | поле | Скачать | Скачать | Скачать |
AGP
Cистема AGP (пропорционального регулирования соотношения газ-воздух) обеспечивает стабильность состава газовоздушной смеси, постоянное высокое содержание СО2 во всем диапазоне мощности горелок, точный контроль поступления избыточного воздуха. Газовая арматура, использующая это принцип работы, включает в себя регулятор давления газа, связанный системой рычагов с двумя диафрагмами, воспринимающими через импульсные трубки текущие значения давления газа, воздуха и давления в топочной камере.
LOW NOISE
Горелки модельного ряда NEXTRON обеспечивают низкий уровень шума, намного ниже 80 дБ(А) вплоть до 10 МВт. Воздуховод, который устанавливается во всех моделях NEXTRON в стандартной комплектации - хорошая замена традиционным громоздким шумоглушителям.
