ELCO RPD




ГОРЕЛКИ ДЛЯ ПАРОВЫХ
И ВОДОГРЕЙНЫХ КОТЕЛЬНЫХ
И ДЛЯ ТЕХНОЛОГИЧЕСКИХ УСТАНОВОК

о фирме Elco.  >


Серия  RPD - двухблочные горелки промышленного назначения для паровых и водогрейных котлов жаро-и водотрубной конструкции. Горелка состоит из двух частей: голова горелки с воздухозаборником и отдельно устанавливаемый вентилятор. Эти два узла связаны друг с другом посредством воздуховода.
Использование отдельного вентилятора позволяет преодолеть высокое противодавление камеры сгорания.

ТОПЛИВО
Горелки используются при работе на традиционных видах топлива: природный газ и дизельное топливо, при этом обеспечивается высокое соотношение минимальной и максимальной мощности: до 1:8 при работе на газе, 1:3 на бытовом дизельном топливе, 1:5 при воздушном распылении и до 1:5 при паровом распылении.

МОЩНОСТНОЙ РЯД

Ряд мощностей индустриальных горелок Elco RPD



ПРИМЕНЕНИЕ
Серия RPD позволяет использовать топливо с низкой теплотворной способностью, утилизировать газообразные и жидкие вещества, термические нейтрализовать отработанный воздух.

ПРЕИМУЩЕСТВА РАЗДЕЛЬНОЙ УСТАНОВКИ ВЕНТИЛЯТОРА
Вентилятор может располагаться в отдельном от котельной помещении, что ведет к значительному понижению уровня шума
Требуется меньше свободного места перед котлом
Индивидуальное расположение вентилятора с оптимальной настройкой кривой производительности  с учетом коэффициента противодавления котлоагрегата.
Уменьшается нагрузка на фронтальную часть  конструкции котла

РЕГУЛИРОВКА  ФАКЕЛА
Воздухозаборник в двухблочных горелках ELCO RPD оснащен регулируемым воздухоотражательными пластинами, с помощью которых можно закручивать боковые потоки воздуха для горения. Благодаря этому можно непосредственно варьировать геометрию факела с учетом конфигурации камеры сгорания.

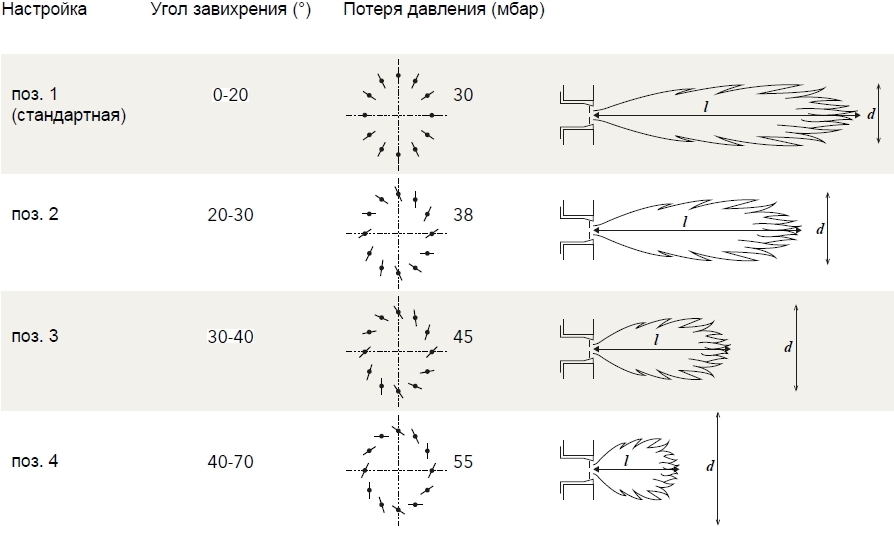

Изменение размера и геометрии факела горелок Elco RPD



УТИЛИЗАЦИЯ ОТРАБОТАННОГО ВОЗДУХА С ИСПОЛЬЗОВАНИЕМ ELCO
В различных технологических процессах часть отработанного воздуха содержит остатки жидкости или газа. ELCO дают возможность уничтожать эти загрязнения экологически безопасным и экономически эффективным  способом с помощью горелок серии RPD.

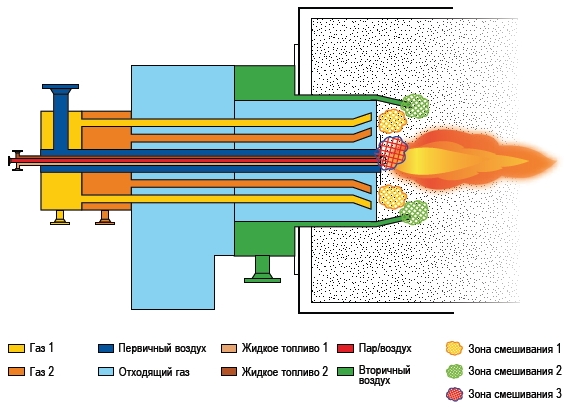

Сжигание отработанного (утилизация) воздуха с технологическими загрязнениями

ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ ГОРЕЛКОЙ

Использование цифровых технологий в системах управления горелкой способствует сокращению эксплуатационных расходов. повышению надежности и понижению уровня вредных выбросов.

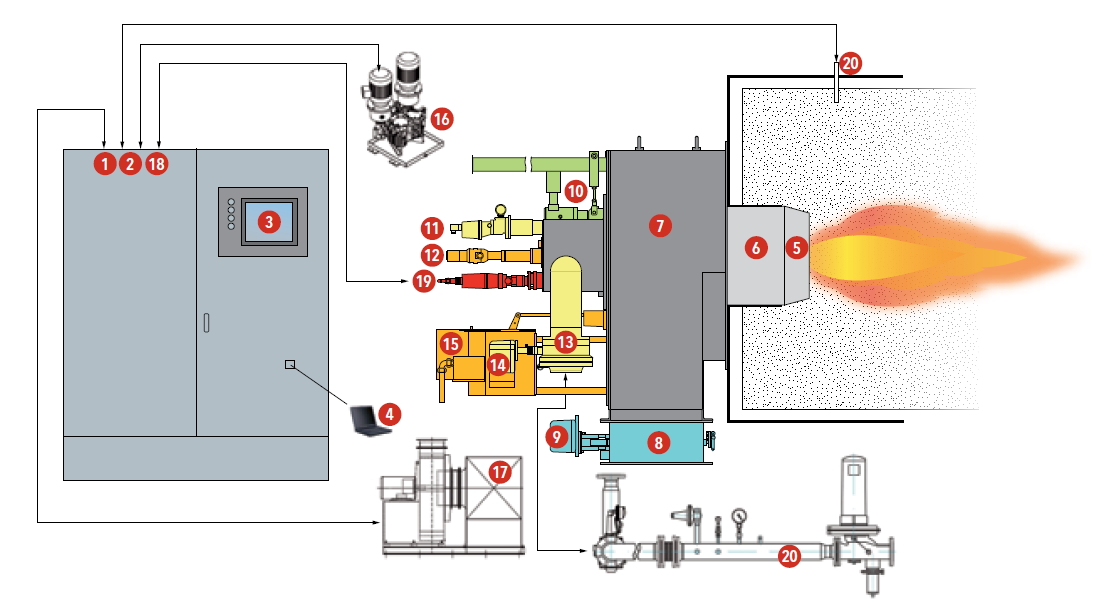

Система управления горелки elco RPD

1 Резервное электропитание 12 Форсуночный стержень
2 Блок управления 13 Газовая заслонка
3 Дисплей и рабочий блок 14 Сервопривод воздушной заслонки
4 Компьютер 15 Регулировка подачи жидк.топлива
5 Пламенная голова  16 Насос
7 Корпус горелки 17 Вентилятор
8 Подвод вторичного воздуха 18 Блок регулировки  О2/СО
9 Серводвигатель 19 Датчик пламени
10 Вспомогательное оборудование 20 Регулятор давления газа
11 Пилотная горелка 21 Датчик О2/СО

ГОРЕЛКИ  ELCO RPD

Модель  Документы Язык
RPD 30 ... 100 G-R Х eng
RPD 30 ... 100 G-E Х eng
RPD 30 ... 100 GL-R Х eng
RPD 30 ... 100 GS-R Х eng
RPD 30 ... 100 GL-E Х eng
RPD 30 ... 100 GS-E Х eng
RPD 30 ... 100 L-R Х eng
RPD 30 ... 100 S-R Х eng
RPD 30 ... 100 L-E Х
RPD 30 ... 100 S-E Х
